STANOWISKA SZKOLENIOWE NA TERENIE IŁ – PIB

Centrum Szkoleniowe dysponuje terenem o powierzchni 500 m2, cspv1salą wykładową (60 miejsc) wyposażonej w sprzęt audiowizualny i komputery, halami do prowadzenia ćwiczeń praktycznych, powierzchnią magazynową i pokojami do prac administracyjnych. Wszystkie pomieszczenia wyposażone są w bezprzewodowy dostęp do Internetu. Na dachu Instytutu Łączności znajduje się 2,4-kW system PV, który jest prezentowany uczestnikom szkoleń.

Uruchomione stanowiska zbudowane są jako fragmenty dachów z różnym rodzajem pokrycia i z typowymi systemami montażowym oraz stanowiska naziemne. Stanowiska te umożliwiają: pokazanie wymagań BHP w pracy instalatora z wykorzystaniem sprzętu ochrony osobistej i zabezpieczeń, uzyskanie umiejętności montażu kompletnej mechanicznej i elektrycznej instalacji przyłączonych do sieci systemów PV z różnymi modułami i falownikami jak również systemów z magazynowaniem energii. Stanowiska te posiadają odpowiednie przyłącza energetyczne dla urządzeń używanych podczas zajęć praktycznych, umożliwiają ćwiczenia z montażu i pracy urządzeń monitorujących oraz pokaz czynności serwisowych.


Opis stanowisk szkoleniowych zewnętrznych

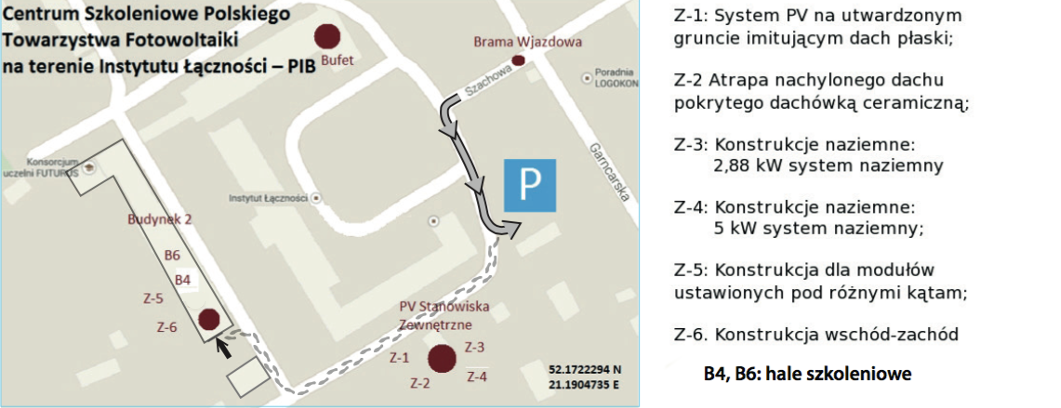

Z-1: Stanowisko z konstrukcjami na „płaskim dachu”

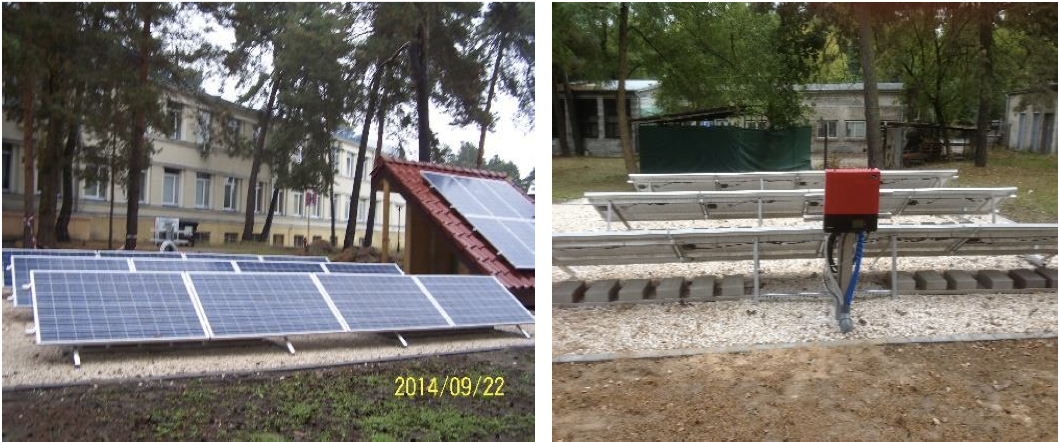

Na przygotowanym gruncie ustawione są konstrukcje montażowe przeznaczone na dachy płaskie. Powierzchnia 5 x 8 m. Możliwa moc do zainstalowana ok. 3 kW, falownik 2500 W; puszki połączenowe, okablowanie, złączki, urządzenia ochrony odgromowej i przepięciowej, wyłączniki, bezpieczniki; urządzenie monitorujące; konstrukcje mocujące, profile.

Z-2: Stanowisko z konstrukcją symulującą dach spadzisty

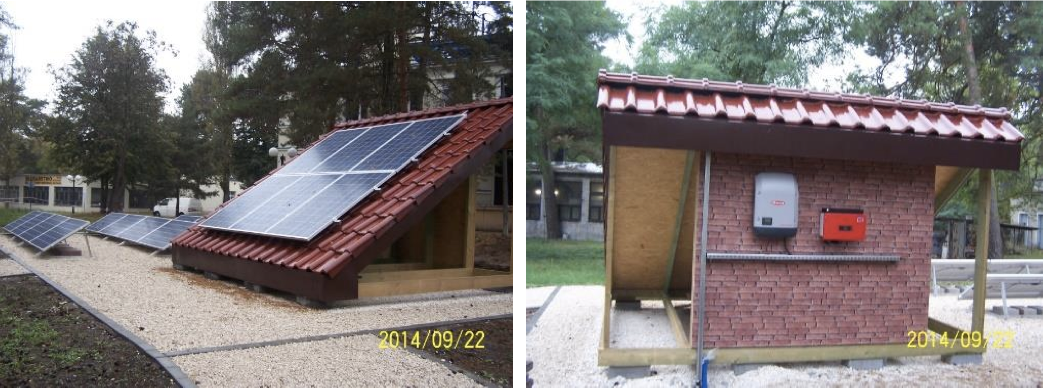

Stanowisko symulujące dach spadzisty z pokryciem dachówką ceramiczną i dostosowanym systemem mocującym. Powierzchnia fragmentu dachu wynosi ok. 16 m2. Na stanowisku istnieje możliwość instalacji systemu PV o mocy do 1,5 kW. Falownik i urządzenie monitorujące umieszczone są na tylnej ściance konstrukcji.

Z-3: Stanowisko z konstrukcją naziemną A

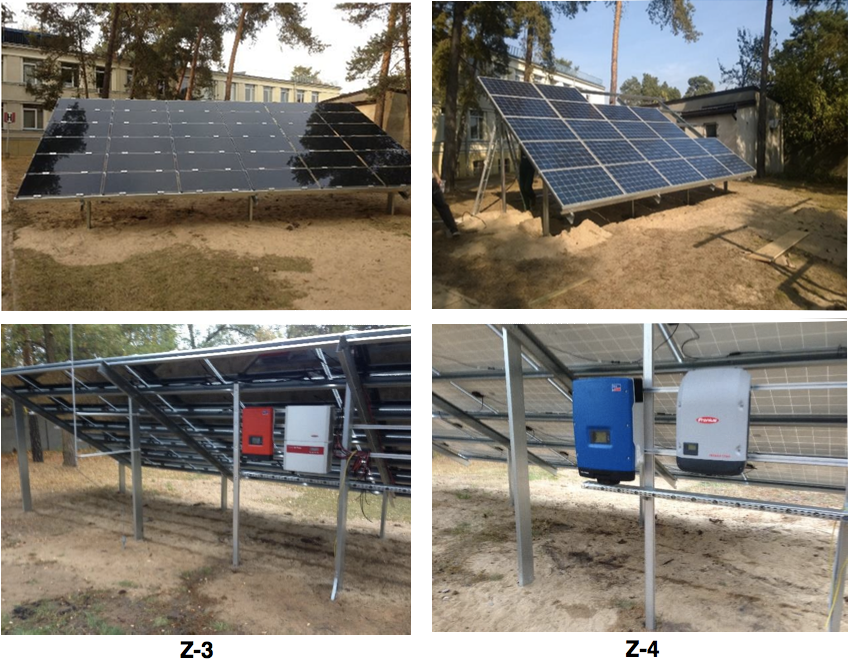

36 modułów PV cienkowarstwowych, 80 W, łącznie 2880 W, Falownik 2500 kW; puszki połączenowe, okablowanie, złącza, urządzenia ochrony odgromowej i przepięciowej, wyłączniki, bezpieczniki, urządzenia monitorujące, konstrukcje mocujące, profile, licznik wyprodukowanej energii.

Z-4: Stanowisko z konstrukcją naziemną B

22 moduły PV o mocy 3,5 kW, falownik, pozostałe wyposażenie jak w Z-3

Z-5: Stanowisko z optymizatorami

8 – 10 modułów ustawionymi pod różnymi kątami i kierunkami wraz z optymizerami. Stanowisko obok wejścia do hali B4.

Z-6: Stanowisko wschód-zachód

Stanowisko z konstrukcją na dwa moduły o mocy 250 W (z mikrofalownikami) ustawionymi w kierunku wschodnim i zachodnim.

Stanowiska posiadają systemy monitoringu wraz z oprogramowaniem zapewniającym możliwość szkolenia z podstawowych funkcji monitorowania systemu. Wyposażone są także w stację meteorologiczną jako elementem systemu monitoringu oraz urządzenie telekomunikacyjne do prezentacji sposobu komunikacji.

Opis wewnętrznych stanowisk szkoleniowych

W-1 i W-2: Stanowiska z atrapami dachów wewnątrz pomieszczeń (Na mapie hala B4)

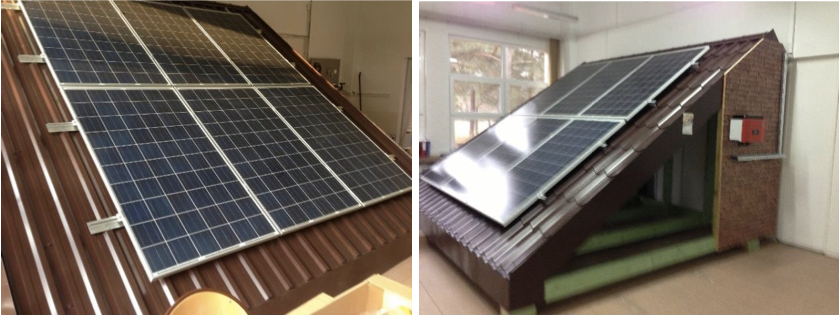

Stanowisko symulujące dachy spadziste z różnego rodzajami pokryciami i różnymi systemami montażowymi. Powierzchnia jednego fragmentu dachu ok. 16 m2. Możliwość instalacji systemu PV o mocy do 1,5 kW. Falownik i urządzenie monitorujące umieszczone jest na bocznej ścianie konstrukcji. Urządzenia: dwa systemy po 12 modułów PV ok. 250 kW każdy z krzemu multi- lub monokrystalicznego róznych producentów, falowniki różnych firm, puszki połączenowe, okablowanie, złącza, urządzenia ochrony odgromowej i przepięciowej, wyłączniki, bezpieczniki, urządzenia monitorujące, konstrukcje mocujące, profile.

W-3: Stanowisko – konfiguracja falowników (hala B4)

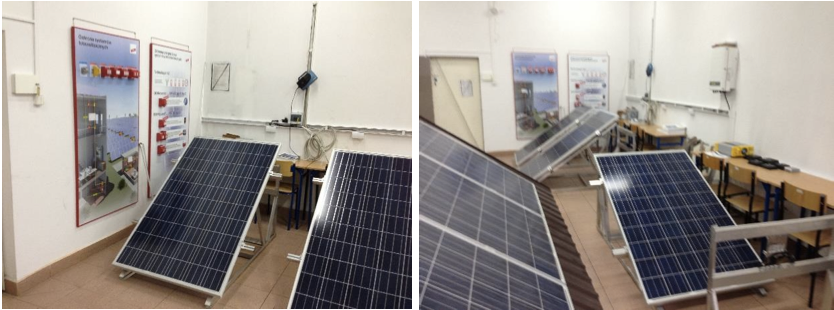

Falowniki szkoleniowe, system mikroinwerterów z modułami PV, moduły PV, falownik serwisowy, zestaw serwisowy części zamiennych.

W-4: Stanowisko – okablowanie oraz montażu konstrukcji nośnej modułów (hala B4)

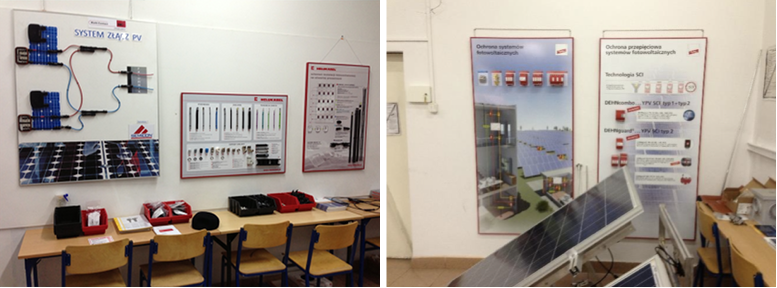

Specjalistyczne zaciskarki do końcówek, ściągacze izolacji, nożyce, itp., złączki, przewody i inne, zestaw elementów montażowych konstrukcji.


W-5: Stanowisko – systemy odgromowe i przeciążeniowe, uziemnienia (hala B4)




W-6: Stanowisko – systemy monitorujące (hala B4)

  • SB3000TL-21 + WebBox RS485 + Sensor Box + Wind sensor + Amb. Sensor oraz WebBox BT (bluethooth) + Sensor Box BT+ generator, czujniki parametrów atmosferycznych, datalogery, moduły komunikacyjne.
  • Solar-Log 300, Solar-Log 1000, Solar-Log 2000


Stanowisko W6



Centrum jest wyposażane w:

  • miernik napięcia w sekcjach paneli (dedykowany miernik do instalacji fotowoltaicznych, wykonuje pomiary, rezystancji izolacji, napięcia, natężenia). Konieczna umiejętność obsługi w celu wypełnienia dokumentacji powykonawczej;
  • mierniki elektryczne (multimetry przystosowane do napięcia 1000 V DC wykorzystywane w pracach elektrycznych bieżących;
  • mierniki do pomiaru skuteczności uziemienia (specjalistyczny multimetr do pomiaru skuteczności uziemienie);
  • kamerę termowizyjną (nauczenie kursantów wykorzystywania tego narzędzia w celu eliminacji usterek, poprawy bezpieczeństwa pożarowego, poprawy wydajności systemu)
  • zestawy narzędzi do skręcania konstrukcji zawierający wkrętarki udarowe akumulatorowe, klucze dynamometryczne, poziomice elektroniczne do pomiaru kątów nachylenia konstrukcji, pozostałe klucze, itp.;
  • oprogramowanie do projektowania systemów fotowoltaicznych.
